投入式液位变送器接线实物图

作者:森菱仪表 浏览量:1040 来源:www.jsslyibiao.cn 时间:2022-04-22 19:01:33

导读:淮安森菱仪表有限公司为您提供:投入式液位变送器接线图性能参数表,工作原理与量程,安装尺寸图纸与接线,测量与故障作用,如果您对2088压力变送器型号、价格选型与样本说明书手册感兴趣,请联系我们!!!

  投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用高纯度进口单晶硅敏感元件或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。

  大家注意液体静压与该液体高度成正比,这就是重点了,下面就分享各种投入式液位变送器接线图了。

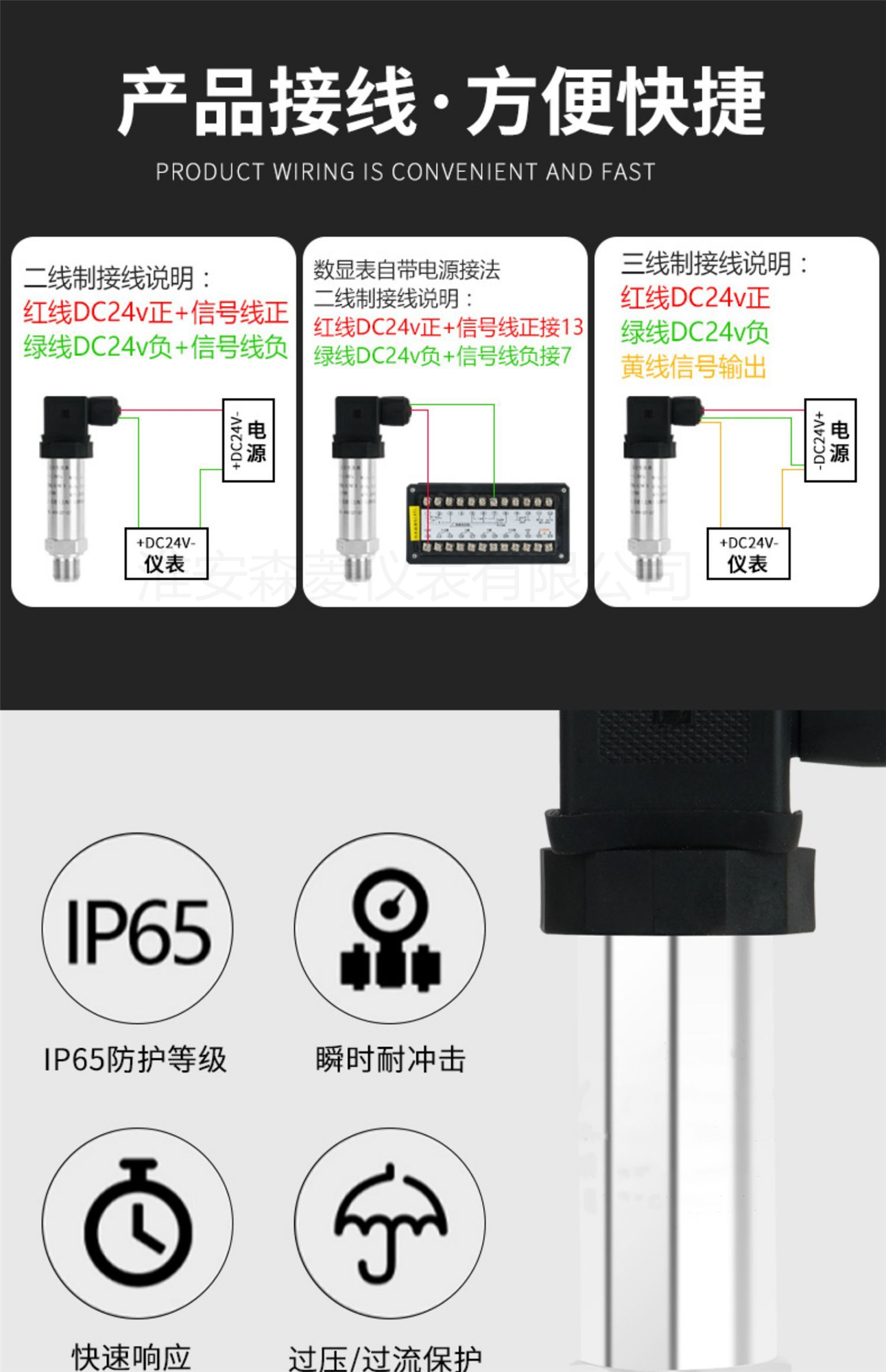

  二线制投入式液位变送器接线图


  电源正端和信号正端连接到供电正端,电源和信号端共享一线。

  供电-==反馈-

  三线制投入式液位变送器接线图


  三线制的就是电源+和信号输出+分开来了,但还是共有一个COM端口

  电源+==供电+

  信号+==反馈+

  供电-==反馈-

  四线制投入式液位变送器接线图

  电源有正负端,信号也有正负端,所以一共四条线,他们都是分开工作的。

  电源+==供电+

  电源-==供电-

  信号+==RS485A

  信号-==RS485B

  投入式液位变送器采用的传感器是以单晶硅为基体,采用先进的离子注入工艺和微机械加工工艺,制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。传感器所处位置的水压通过接口作用在硅敏感元件上,实现了所加压力与输出信号的线性转换,经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
